一、全消聲室基本概念
全消聲室是聲學實驗和噪聲測試中極其重要的實驗場所。其作用是提供一個全自由場空間的低噪聲測試環境。全消聲室的主要功能：
●提供聲學全自由場環境
●低噪聲測量環境
全消聲室的主要功能是為聲學測試提供一個全自由場空間。全自由場是指聲波在無限大空間傳播時，不存在任何反射體（面）。
自然界中的全自由場空間是將聲源吊在空中，遠離任何反射物，聲波可以自由地向360度全方位角傳播。
聲波在全自由場空間里傳播有特定的物理定義為：
●對點聲源聲壓隨距離衰減，這就是聲能的反平方律；
●聲壓級在常溫壓下等于聲強級。這是在消聲室里測量聲功率的理論基礎。
全消聲室另一個功能是提供低背景噪聲的環境以適應測試環境的要求。根據ISO3745Acoustics-Determination of sound power levels of noise sources using sound pressure. Precision methods for anechoic and hemi-anechoic rooms、ANSI S12.55-2006 Acoustics - Determination of sound power levels of noise sources using sound pressure -Precision methods for anechoic and hemi-anechoic rooms和國標GB6882《聲學 噪聲源聲功率級的測定消聲室和半消聲室精密法》，在測試頻率范圍內，背景噪聲的聲壓級至少比被測聲源的聲壓級低6dB，最好是低12dB。
全消聲室是要在室內模擬全自由場空間，所以要求室內每個面吸聲系數為99%以上。設計一種能做到全頻帶（20Hz-20000Hz）的100%的吸聲體是不可能的。因為通用的材料對高頻聲波很容易被吸收，而低頻吸收則和材料的厚度（尖劈的長度）有關。截止頻率是指在此頻率以上，墻面的吸聲系統能保證99%的吸聲系數。實際工程中的全自由聲場空間是指對截止頻率以上的聲波，截止頻率越低，尖劈的長度要求就越大。一般而言，尖劈的長度適用于1/4波長理論。
在截止頻率以上，全消聲室是滿足自由場條件的，在截止頻率以下，全消聲室不能保證滿足自由場條件，在測量時需要根據GB 6882進行自由場修正。
在實際工程中，聲場自由空間是鑒定消聲室好壞的關鍵依據。ISO 3745、.ANSI S12.55和國標GB 6882提供了鑒定全消聲室自由空間的鑒定方法。
另外，本底噪聲是全消聲室的另一個重要指標。測量中得到的本底噪聲是儀器的本底噪聲加消聲室的本底噪聲。
二、全消聲室聲學性能參數
1.全消聲室的大小和主要技術指標
※全消聲室設計標準ISO 3745、.ANSI S12.55和GB 6882
※截止頻率125Hz（可根據要求擴展至50Hz）
※本底噪聲16dB(A)（采取特殊設計可達到11dB(A)
※外部尺寸
※內部尺寸：根據需要和標準進行設計
※可用空間
2.聲學性能參數
2.1吸聲性能
所提供用于安裝的尖劈滿足吸聲系數在截止頻率上為0.99（以截止頻率125Hz尖劈為例）
| 頻率（Hz） | 吸聲系數 |
| 125 | 0.99 |
| 250 | 0.99 |
| 500 | |
| 1000 | 0.99 |
| 2000 | 0.99 |
| 4000 | 0.99 |
| 8000 | 0.99 |
2.2消聲性能
全消聲室能提供頻率范圍從125Hz到8000Hz的近似全自由場環境，其反平方律性能偏差滿足以下列國際標準ISO 3745、.ANSI S12.55和GB 6882的要求：測量要求是用單頻信號，選在1/3倍頻程的中心頻率。
三、設計方案
1.在隔聲和隔振方面，為了提高消聲室對固體聲和空氣聲的隔聲效果，消聲室設計為與原有建筑完全分離的“房中房”式的隔聲結構。
2.地板浮筑設計方面，采用彈性墊層的浮筑地面進行隔振來隔絕因撞擊引起的固體聲。
3.隔墻方面，在浮筑地面上鋪砌一層厚24cm的磚墻作為內墻，與外墻之間留有20cm的間隙，墻磚之間不能留有間隙，要求砂漿飽滿，防止縫隙漏聲。
4.隔聲吊頂方面，采用雙層鋼絲網水泥抹灰，以減輕隔聲平頂?shù)闹亓浚虚g部分留有10cm空氣層的隔聲平頂，特點是隔聲量高，重量輕，支撐樓板的大梁讓其部分向下凸出，以使消聲室獲得盡量大的有效高度。

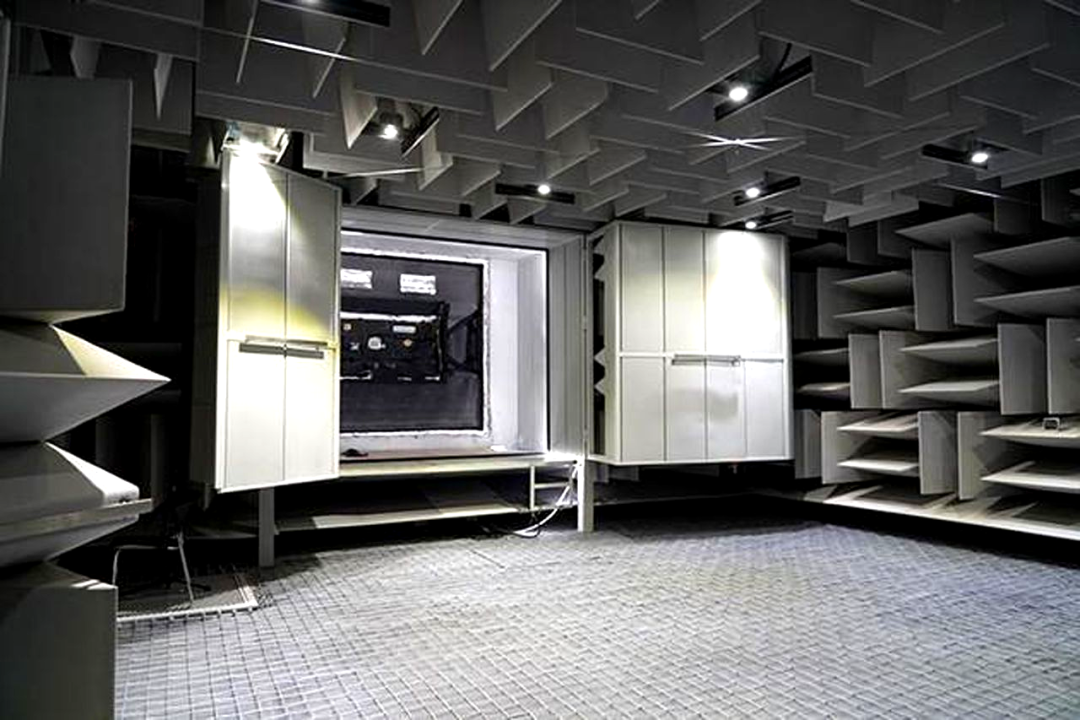

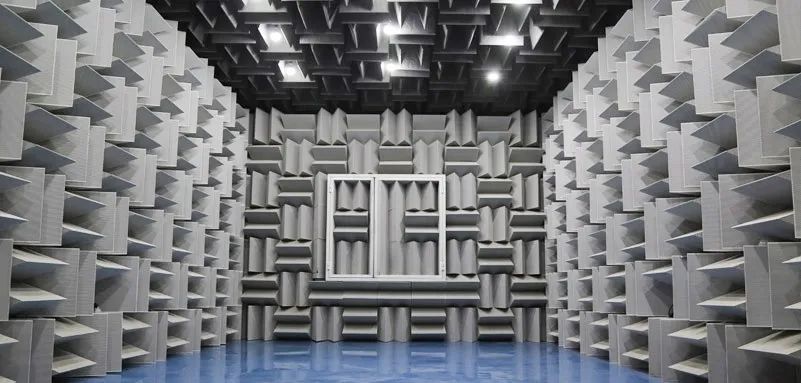

5.吸聲尖劈的設計是保證消聲室聲場特性和測試下限頻率的決定因素。尖劈長度應控制在45cm，后留5cm空，以盡可能增大消聲室的有效空間。經實驗研究吸聲尖劈尺寸，取基部為40cmX40cmX10cm，劈部長30cm。用鋼絲做骨架，內填容重100kg/m3的中粗酚醛玻璃纖維作為尖劈的吸聲材料，另有一層玻璃纖維布護套，為裝飾和保護，尖劈外表面還套有一層塑料窗紗。
6.由隔聲門和吸聲尖劈門組成的消聲室門具有隔聲吸聲功能，設在與儀器室之間的分隔墻上，安裝有兩道單開鋼制復合結構隔聲門以及內壁的吸聲扯門。特點是大大縮小一般推拉式吸聲尖劈門所占的空間位置，且開關方便。由于消聲室設計采用了短吸聲尖劈，長度僅45cm，而門寬為96cm大于墻面尖劈的長度，為此將靠墻壁的一組吸聲尖劈朝內安裝，留空檔解決扯門位置。

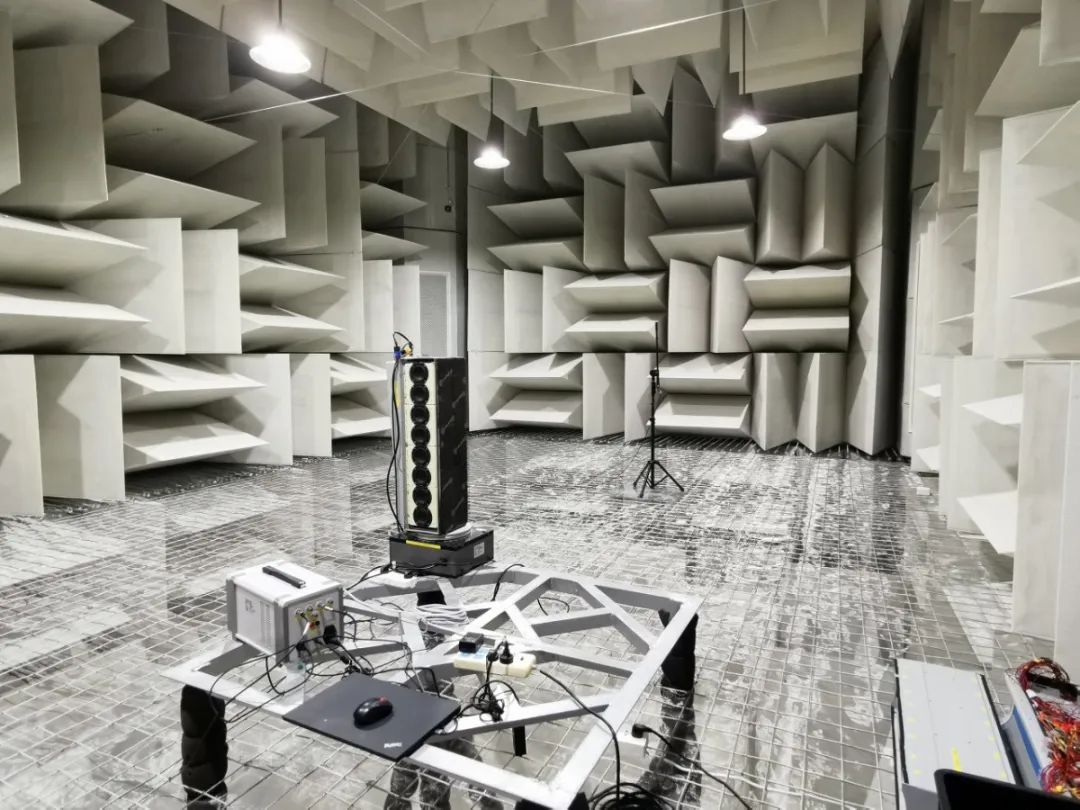

7.地網結構方面，為測試方便，消聲室設有工作地網，根據消聲室的高度，地網設在離地面64cm處，工作地網一方面應有足夠的強度和剛度，以保證安全：另一方面，不允許地網聲反射影響聲場特性，為此，選用高強度鋼絲，兩端分別連在固定于墻圈梁上的花籃螺絲和拉鉤上，利用花籃螺絲把鋼絲收緊，使地網保持平直，鋼絲間距為10cm。地網在靠墻角處設有一個1m*1m的人孔，以便安裝網下地面上的尖劈，必要時可進入地網下部空間進行維修。
8.外形大方美觀，符合設計美學。
